جرثقیل سقفی و کاربردی های آن

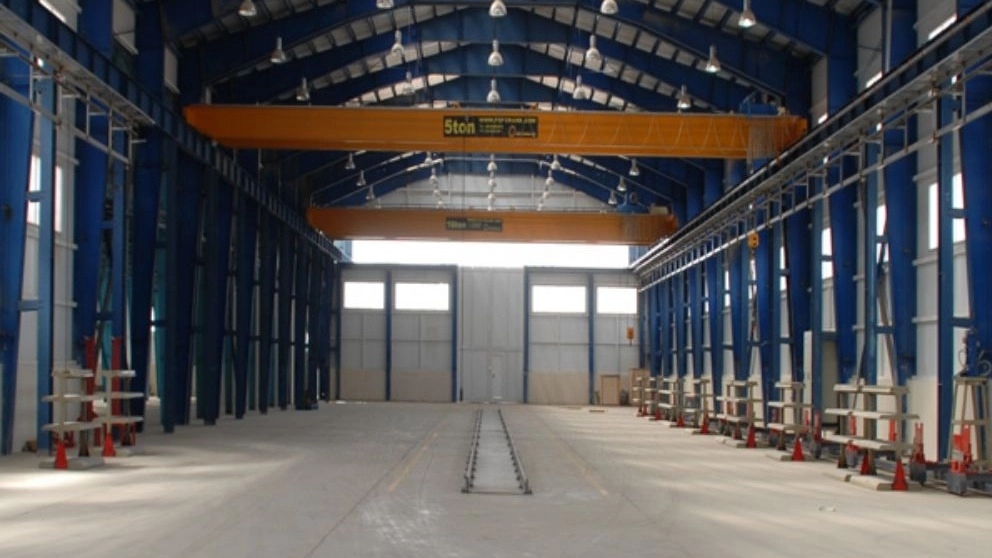

☑️ جرثقیل سقفی

جرثقیل سقفی، سازه ای است که در داخل سوله‌ها، کارخانه‌ها، کارگاه‌ها و سایر محیط سرپوشیده جهت جابجایی و حمل بار در استفاده می شود. تقریبا در هر محیط صنعتی و همچنین صنایع مختلف وقتی وزن تجهیزات به بیش از یک تن برسد بلافاصله نیاز به جرثقیل سقفی احساس می گردد. و از مزیت های اصلی آن پوشش 90 درصدی تمامی نقاط محوطه یا سالن شما بدون اشغال کوچکترین فضای کاری مفید شما است. جرثقیل سقفی در انواع مختلفی وجود دارد جرثقیل دیواری بازویی جرثقیل دروازه ای، جرثقیل نیم دروازه ای، جرثقیل بازویی که هر کدام کاربرد خاص خودشان را دارند. این جرثقیل ها به صورت چهارکاره و شش کاره به سه صورت طولی ( شمال و جنوب) و عرضی ( چپ و راست) و عمودی ( بالا و پایین) می باشد.

☑️ انواع جرثقیل های سقفی:

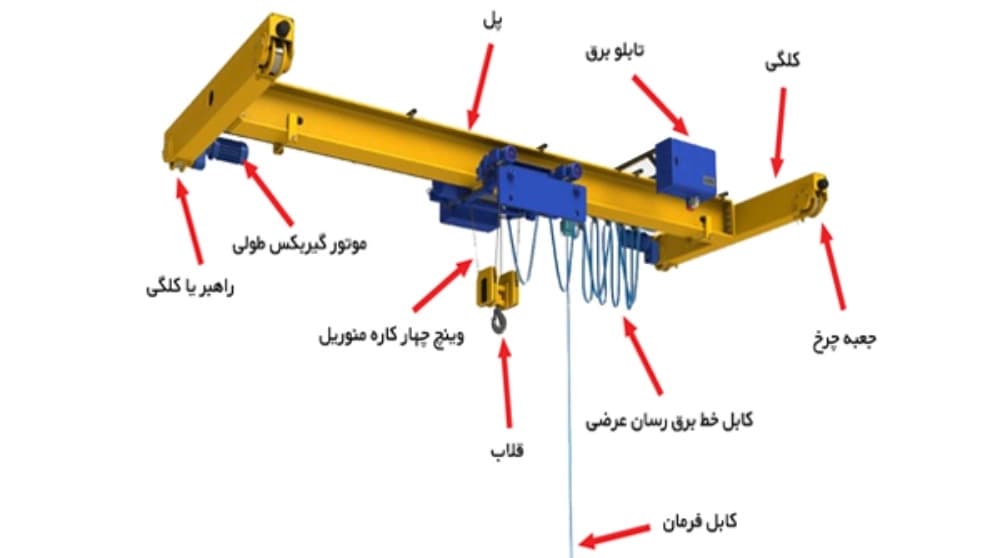

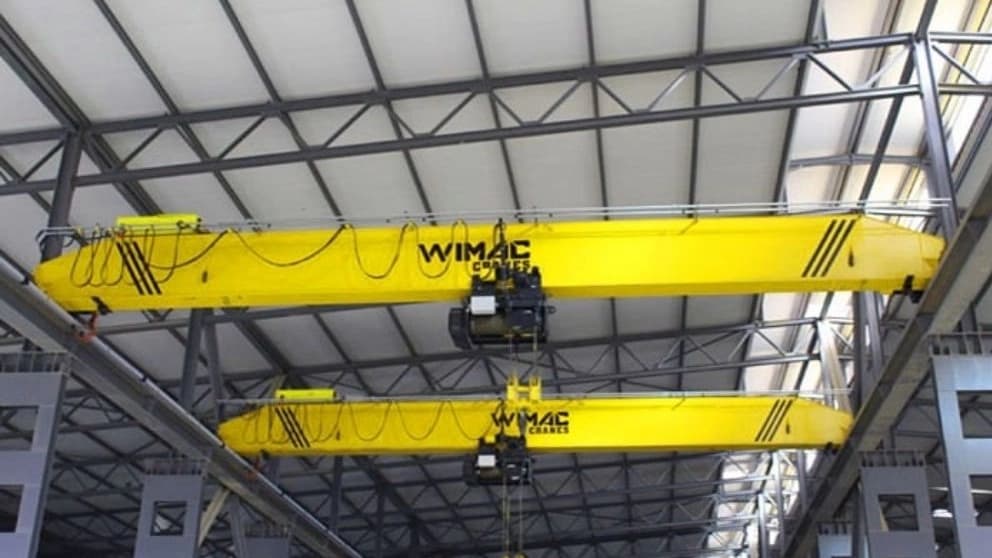

⚫️جرثقیل سقفی تک پل

جرثقیل‌های سقفی تک پل برای جابجایی مواد در سالن های با دهانه های کم و تناژ های کمتر از ۱۰ تن کاربرد دارند که باعث کاهش بار مرده پل بر روی ستون های سازه میشود و از نظر اقتصادی مرقوم به صرفه تر است چراکه وزن کلی سازه را کاهش میدهد در سازه های تک پل شامل یک پل در راستای دهانه کاری قرار میگیرد و دو عدد راهبر طولی که سازه تک پل را در طول سالن به روی ریل ها به حرکت در می آورد. برای جابجایی در عرض دهانه به وسیله ترولی واقع در بالابر که با موتور حرکت عرضی بالابر آن را به حرکت در میآورد و حرکت در طول سالن به عهده راهبر های طولی که توسط جعبه چرخ و موتور گیربکس بالابر را در طول سالن به حرکت در می اورند از معایب این سازه کلاس کاری پایین تر و ارتفاع کاری کمتر نسبت به جرثقیل های سقفی دو پل می توان اشاره کرد.

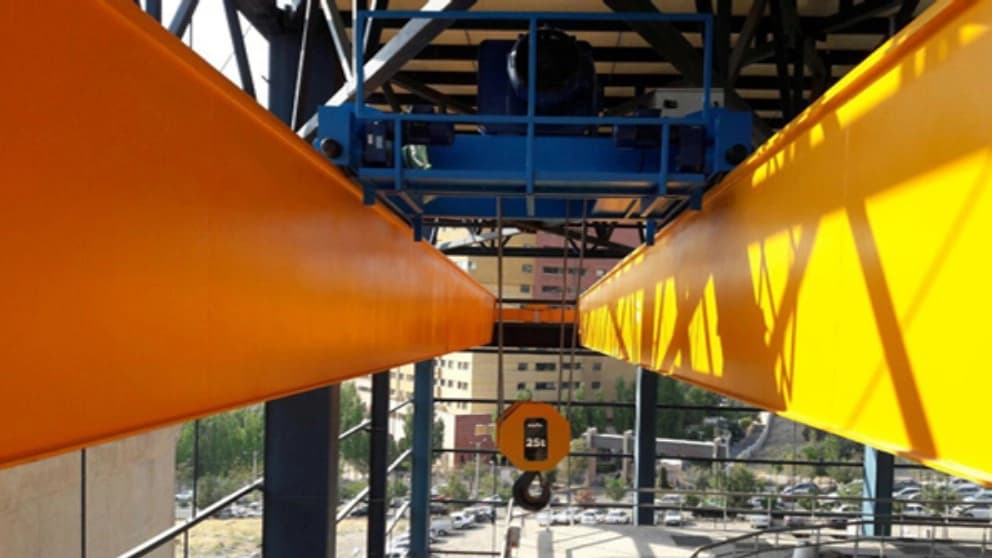

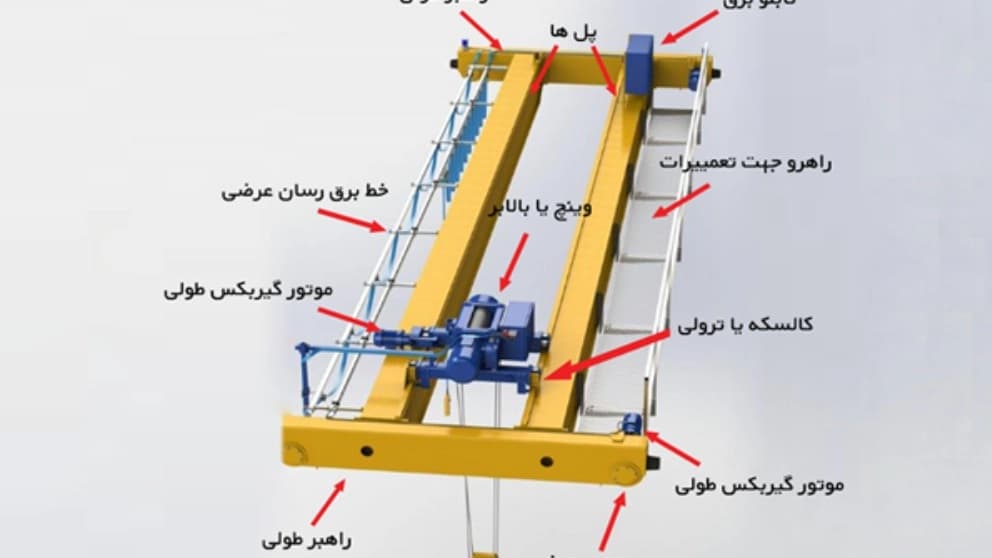

⚫️ جرثقیل سقفی دو پل

جرثقیل‌های سقفی دو پل بهترین راه حل برا ی جابجایی مواد در سالن‌هایی است که دهانه ای بین 10 الی 50 متر و ظرفیتی بین 1 الی 100 تن کاربرد زیادی دارند و همچنین با این سازه شما بهترین کلاس کاری و بیشترین ارتفاع کاری را نیز دریافت میکنید وهمچنین با استفاده از محاسبات مهندسی و ساخت سازه مطابق استاندارد و با وزن مرده کم می‌توانید بهترین استفاده را نیز از لحاظ اقتصادی ببرید، همچنین دیگر مزیت این نوع جرثقیل‌ها این است که با وجود راهروی انتخابی در بدنه جرثقیل علاوه بر سهولت در دسترسی و امکان تعمیر قطعات کالسکه (ترولی)، امکان مناسبی برای تعمیر و تعویض لامپ‌های سالن، تأسیسات گرمایشی سالن و خطوط برق‌رسان را نیز فراهم می‌کند.

☑️ جرثقیل سقفی آویز مستقیم و منحنی

این نوع جرثقیل در مواردی که قادر به نصب ستون ها و تیرهای حمال نباشید با راه اندازی این سیستم این امکان را  دارید که در محوطه سالن به راحتی جابجایی اجسام داشته باشید و همچنین این سیستم برای جابجایی مواد با دهانه ای بین 4 الی 10 متر و ظرفیتی بین 0.5 الی 10 تن کاربرد زیادی دارد که در این نوع سازه شما امکان بیشترین دسترسی جانبی (بیشتر از دهانه تیر کار شده) و یا بیشترین ارتفاع کاری را در اختیار شما قرار می دهد همین طور این قابلیت را دارد که بالابر را در هر مسیری جابجا کند. این نوع جرثقیل بیشتر در صنعت منو ریل کاربرد داشته و در دو نوع جرثقیل آویز مستقیم و منحی می باشد.

☑️ خصوصیات جرثقیل سقفی

برای نگه داری جرثقیل سقفی هزینه کمی نیاز می باشد. جرثقیل سقفی می تواند به تمام نقاط به طور مستقل دسترسی پیدا کند. برای تعمیر جرثقیل سقفی هزینه ای که باید پرداخت شود کم است. جرثقیل سقفی باعث صرفه جویی در انرژی خواهد شد. بهترین گزینه برای جابه جایی قطعات که دارای وزن سنگین می باشند جرثقیل سقفی خواهد بود. برای استفاده از جرثقیل سقفی نیازی به مهارت خاصی نبوده و خیلی راحت انجام می شود.

☑️ کاربردهای جرثقیل سقفی

بیایید کمی ساده تر جرثقیل سقفی را بشناسیم و با آن آشنا شویم. همانطور که از اسم این نوع جرثقیل مشخص است، جرثقیل سقفی وسیله ای است که در قسمت بالایی ستون های سوله در کارگاه ها یا کارخانه ها نصب می شود. این نوع جرثقیل ها از انواع تک پل مانند: جرثقیل سقفی تک پل آویز و جرثقیل سقفی تک پل رونشین جرثقیل سقفی دو پل و دو پل ساخته شده اند. توجه داشته باشید که اجزای جرثقیل سقفی تک پل و دو پل به جز در موارد محدود با یک دیگر فرق چندانی ندارند. جرثقیل سقفی تک پل از یک پل برای جا به جایی و تجمل وزن استفاده می کند و جرثقیل سقفی دو پل مانند: جرثقیل سقفی دو پل رونشین و جرثقیل سقفی دو پل از دو پل برای جا به جایی و تحمل وزن بار بهره می برد. بنابراین کاملا مشخص است که انواع جرثقیل های سقفی دو پل قادر هستند وزن های بسیار بالایی را جا به جا کنند. از این رو می توان گفت که این نوع جرثقیل ها عمدتا در کارخانجات بزرگ مورد استفاده قرار میگیرد. بنابراین بر اساس این دو فاکتور می توان به این نتیجه رسید که قیمت جرثقیل سقفی دو پل برقی می تواند گران ترین نوع جرثقیل سقفی باشد. البته این که کدام برند و یا کدام کشور آن را تولید کرده باشد و چه خدمات پس از فروشی ارائه دهد نیز از اهمیت بالایی در قیمت گذاری برخوردار است. بنابراین اگر بخواهیم به صورت خلاصه بیان کنیم جرثقیل سقفی نوعی از انواع جرثقیل ها محسوب می شود که با اتصال به سقف امکان حرکت افقی و عمودی اجسام سنگین از چند صد کیلو تا چند صد تن را فراهم بیاورد. آیا به نظر شما این خود یک معجزه نیست؟ وسیله ای بتواند چند صد تن بار را برای ما از زمین بلند کند و آن را به نقطه ای دیگر انتقال دهد؟ این همان چیزی است که بسیاری از صنایع کوچک و بزرگ به آن معجزه می گویند.

☑️ اجزای جرثقیل سقفی

مهمترین جز جرثقیل سقفی و هر جرثقیل دیگر وینچ آن است. وینچ وسیله ای است که توان لازم برای جا به جایی اجسام را تولید می کند. در واقع این که شما می بینید یک جرثقیل در مدل های مختلف می تواند اجسامی چند صد تنی را جا به جا کند همه و همه به تکنولوژی ساخت وینچ آن باز می گردد. وینچ از سه جز اساسی موتور، گیربکس و درام ساخته شده است. بگذارید کمی بیشتر توضیح دهیم. وینچ نیرویی را که ما به آن می دهیم به نیروی مکانیکی تبدیل می کند و گیربکس بر اساس نیاز کاربر این نیرو را تعدیل و به درام منتقل می نمایند. درام نیز با تبدیل نیروی دریافتی به نیروی محرکه عملا باعث جا به جایی بار می شود. حال نیروی ورودی می تواند برقی، بنزینی، هیدرولیکی و ... باشد. در واقع این بیشتر به کارخانه تولید کننده و البته نیاز شما بستگی دارد. اما این تمام ماجرا نیست. نیروی وارد شده به وینچ باید به نوعی مهار شود در انواع جرثقیل سقفی ترولی یا کالسکه به کمک پل ها وظیفه دریافت و خنثی کردن این نیرو را برعهده دارند. این پل ها و ترولی مذکور باید بتواند حداکثر نیروی تعریف شده را بدون خمش یا شکستگی تحمل و خنثی کنند. چهار حرکت بالا و پایین جرثقیل به کمک وینچ و ترولی انجام می پذیرد. اما حرکت شمال و جنوب جرثقیل توسط راهبر یا کلگی انجام می شود که عبارتست از سازه مکانیکی که بصورت باکس از ورق ST37 یا مقاطع استاندارد نظیر ناودانی یا تیر ساخته شده و توسط فلنج در جانب، به فلنج پل کوپل می شود. راهبر( یا همان کله گی) ممکن است در ابتدا و انتهای خود مجهز به جعبه چرخ محرک و متحرک باشد، و یا چرخ ها داخل خود باکس کله گی قرار گیرد. طول باکس کله گی تابع دهانه جرثقیل بوده و طراحی و ساخت آن مطابق استاندارد DIN15018 صورت می پذیرد.

حال تصور کنید که کیفیت ساخت جرثقیل به اندازه ای مناسب نباشد که بتواند این نیرو را تحمل کند. تصور فاجعه ای که می تواند رخ دهد به خوبی نشان می دهد تکنولوژی ساخت این نوع جرثقیل ها تا چه اندازه سخت و پیچیده است. از این رو تنها چند کشور اروپایی، آمریکایی و البته آسیایی موفق به طراحی و ساخت این نوع وسایل می شوند. سایر کشورها و برندهای متفرقه نیز یا به عنوان مونتاژ کننده در این بازار حضور دارند و یا در حال دزدی و کپی برداری از این تکنولوژی هستند.
